操作步驟

1. 根據同軸線材的不同，按照?qǐng)D示尺寸將同軸電纜剝開，露出同軸電纜外導體、同軸電纜絕緣和同軸電纜內導體，如圖19-2所示。其中常用電纜保留的外導體長度"L1"、保留的絕緣長度"L2"和護套剝開長度"L3"的推薦長度如表19-1所示。

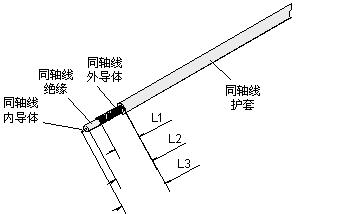

   圖19-2  剝同軸電纜



   注意：

   • 剝同軸電纜護套時，不要?jiǎng)潅S的外導體。
   • 如果無法判斷線材的剝線尺寸，可根據連接器的尺寸來定義線材剝線尺寸，如圖19-3所示。
   表19-1  常用同軸電纜剝線尺寸表

   線材型號	線材外徑	L1（mm）	L2（mm）	L3（mm）	備注
   SYFVZP-MC 75-1-1	1.6mm	5～6	7～9	10～12	-
   SYFVZ-75-1-1(A)	2.2mm	5～6	7～9	10～12	-
   SYV-75-2-2	3.9mm	5～6	7～9	10～12	國干155M-I
   SYV-75-4-2	6.7mm	5～6	7～9	10～12	國干155M-III
   SFYV-75-2-1	3.2mm	5～6	7～9	10～12	國干-II
   SFYV-75-2-2	4.4mm	5～6	7～9	10～12	國干155M-II

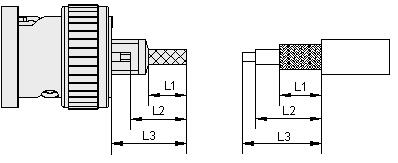

   圖19-3  直式BNC公接頭尺寸與線材剝線尺寸

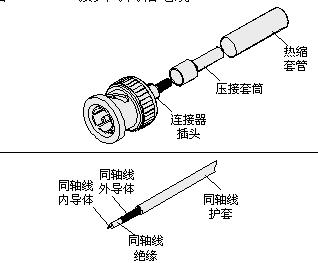

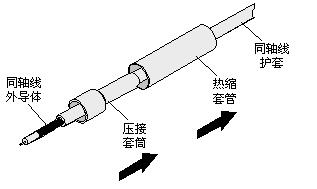

2. 將熱縮套管和壓接套筒先后套入同軸電纜中，如圖19-4所示。
   圖19-4  套入熱縮套管和壓接套筒



3. 將同軸電纜的外套體展開成喇叭形，如圖19-5所示。
   說明：

   若連接器插頭適配的線徑規格為2.2mm，而同軸線纜線徑為1.6mm時，需把同軸線外導體擰成一股，不需要展開，以免壓接不緊。
   圖19-5  展開同軸電纜外導體

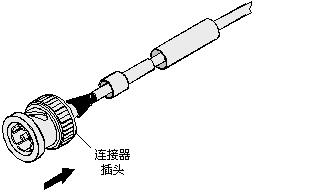

4. 將同軸電纜的絕緣和內導體插入同軸電纜連接器插頭，同軸電纜外導體部分包裹住同軸連接器的外導體，如圖19-6所示。
   圖19-6  將直式BNC公接頭插頭插入同軸電纜

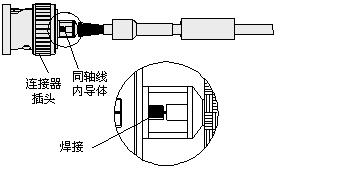

5. 用焊接工具將同軸電纜的內導體焊接到同軸電纜連接器插頭的內導體上，如圖19-7所示。
   圖19-7  焊接內導體



6. 將壓接套筒往連接器方向推，壓緊同軸電纜的外導體，用壓接工具將壓接套筒與同軸連接器插頭壓接在一起。如圖19-8所示。
   說明：

   若連接器插頭適配的線徑規格為2.2mm，而同軸線纜線徑為1.6mm時，選用2.5mm規格壓線鉗壓接兩次，壓接完一次后還需旋轉90度再壓接一次。

   圖19-8  壓接外導體

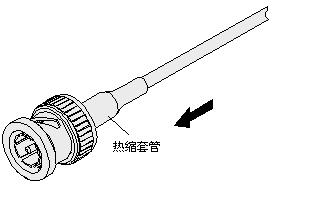

7. 用熱風槍吹縮熱縮套管，使套管緊緊包覆住壓接的套筒。如圖19-9所示。直式BNC公接頭與同軸電纜的裝配完成。
   圖19-9  吹縮熱縮套管




前提條件

操作步驟

1. 根據同軸線材的不同，按照?qǐng)D示尺寸將同軸電纜剝開，露出同軸電纜外導體、同軸電纜絕緣、和同軸電纜內導體，如圖19-11所示，其中常用電纜保留的外導體長度"L1"、保留的絕緣長度"L2"和護套剝開長度"L3"的推薦長度如表19-1所示。
   圖19-11  剝同軸電纜



   注意：

   • 剝同軸電纜護套時，注意不要?jiǎng)潅S的外導體或屏蔽。
   • 如果無法判斷線材的剝線尺寸，可根據連接器的尺寸來定義線材剝線尺寸。如圖19-12所示。
   表19-2  常用同軸電纜剝線尺寸表

   線材型號	線材外徑	L1（mm）	L2（mm）	L3（mm）	備注
   SYFVZP-MC 75-1-1	1.6mm	5～6	7～9	10～12	-
   SYFVZ-75-1-1(A)	2.2mm	5～6	7～9	10～12	-
   SYV-75-2-2	3.9mm	5～6	7～9	10～12	國干155M-I
   SYV-75-4-2	6.7mm	5～6	7～9	10～12	國干155M-III
   SFYV-75-2-1	3.2mm	5～6	7～9	10～12	國干-II
   SFYV-75-2-2	4.4mm	5～6	7～9	10～12	國干155M-II

   圖19-12  連接器的尺寸與線材剝線尺寸

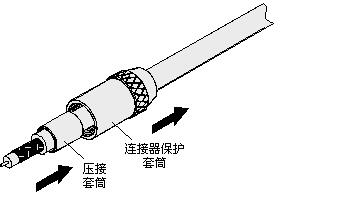

2. 將保護套筒、壓接套筒先后套入同軸電纜中，如圖19-13所示。
   圖19-13  套入保護套筒和壓接套筒



3. 將同軸電纜的外導體展開成"喇叭"形，如圖19-14所示。
   說明：

   若連接器插頭適配的線徑規格為2.2mm，而同軸線纜線徑為1.6mm時，需把同軸線外導體擰成一股，不需要展開，以免壓接不緊。
   圖19-14  展開同軸電纜外導體

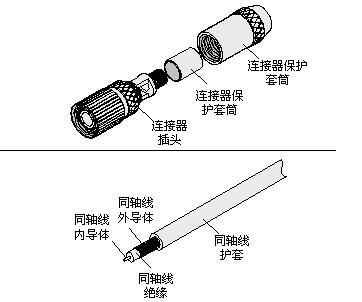

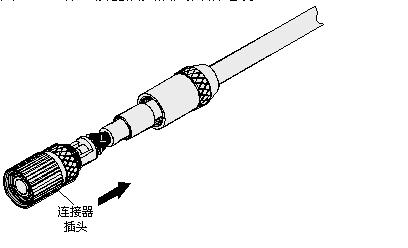

4. 將同軸電纜的絕緣和內導體部分插入同軸連接器插頭，同軸電纜的外導體部分包覆住同軸連接器的外導體，如圖19-15所示。
   圖19-15  將連接器插頭插入同軸電纜

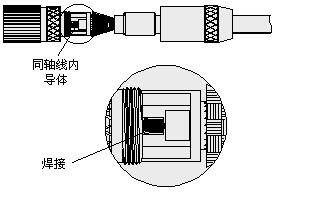

5. 用焊接工具將同軸電纜的內導體焊接到同軸連接器插頭的內導體上。如圖19-16所示。
   19-16  焊接內導體

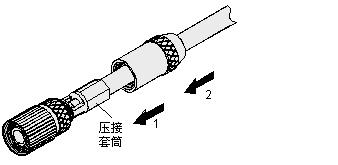

6. 將壓接套筒往連接器方向推，壓緊同軸電纜的外導體，用壓接工具將壓接套筒與同軸連接器插頭壓接在一起。如圖19-17所示。直式L9-M公接頭與同軸電纜的裝配完成。
   說明：

   若連接器插頭適配的線徑規格為2.2mm，而同軸線纜線徑為1.6mm時，選用2.5mm規格壓線鉗壓接兩次，壓接完一次后還需旋轉90度再壓接一次。

   圖19-17  壓接外導體
